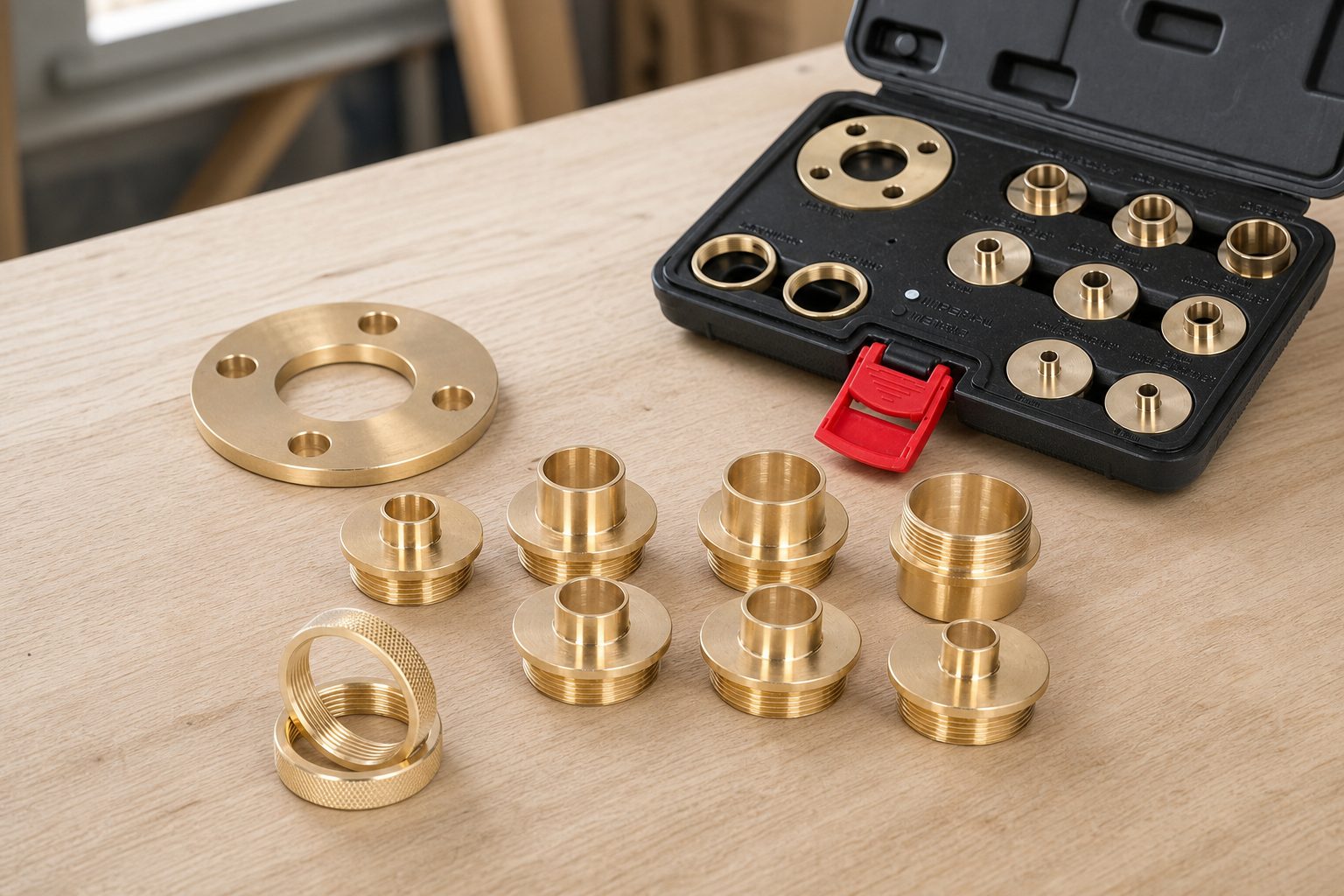

11-dielna mosadzná sada kopírovacích puzdier pre frézku uľahčí presné šablónovanie, ale treba skontrolovať Porter-Cable kompatibilitu

Mosadzné kopírovacie puzdrá pre hornú frézku sú jednoduchý stolársky systém, ktorý umožňuje viesť frézu podľa šablóny bez toho, aby sa samotný brit dotýkal šablóny.

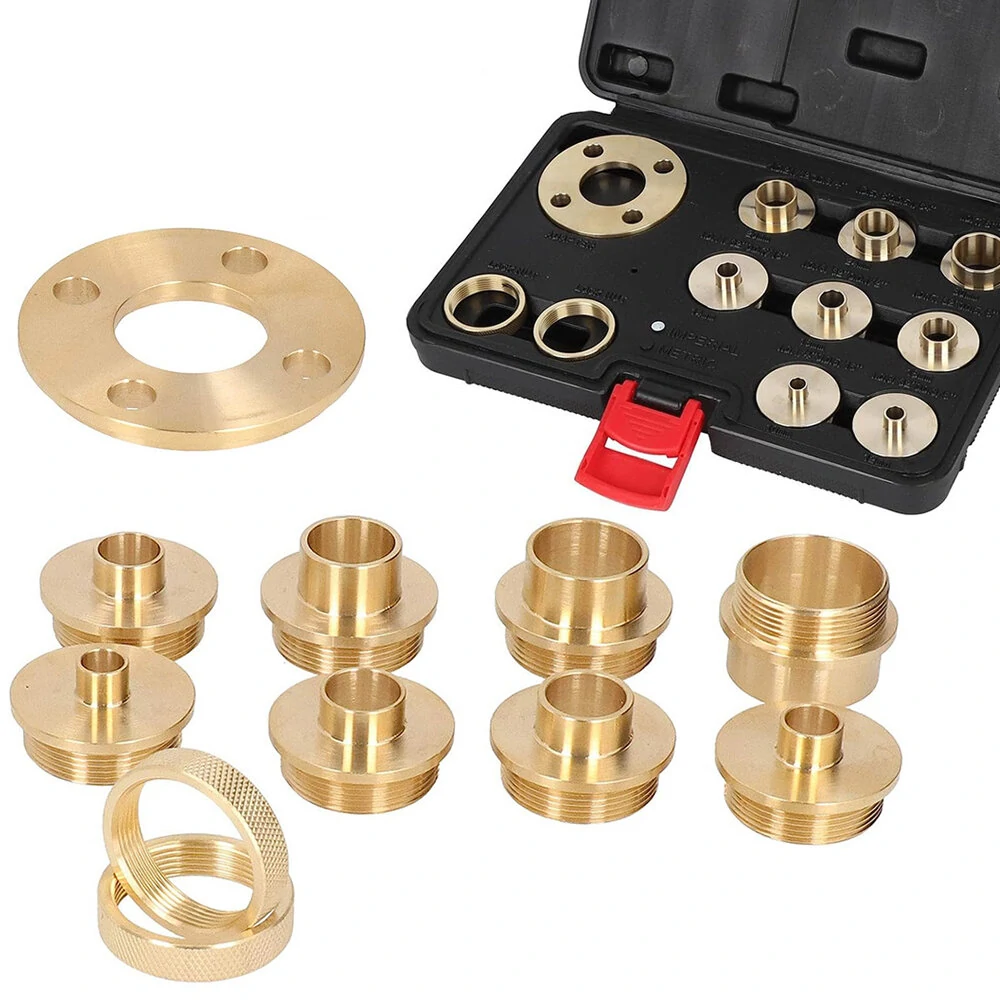

Táto 11-dielna sada používa klasický Porter-Cable style rozmer a obsahuje viac priemerov vodiaceho puzdra, upevňovacie matice a podľa konkrétnej sady aj centrovací alebo frézovací prvok.

Pri podobnom príslušenstve je najdôležitejšia presnosť obrábania a kompatibilita so základňou frézky. Nejde o univerzálny štandard, ktorý automaticky pasuje na každý router.

Ako funguje guide bushing?

Kopírovacie puzdro sa namontuje do základne frézky.

Jeho valcový nos presahuje pod základňu a pri práci sa opiera o hranu šablóny.

Fréza sa otáča vo vnútri puzdra.

Výsledný tvar preto nie je presne totožný s otvorom šablóny – medzi frézou a puzdrom vzniká offset.

Práve s týmto offsetom sa pri šablónovaní musí počítať.

Porter-Cable style je rozšírený, ale nie absolútne univerzálny

Tento typ puzdier používa rozmer označovaný ako Porter-Cable style.

Mnoho frézok ho podporuje priamo alebo cez univerzálnu sub-base.

Niektoré značky však používajú vlastné rozmery.

Pri Festool, Bosch, Makita alebo ďalších systémoch môže byť potrebný adaptér.

Nezávislé používateľské skúsenosti pri podobnej 11-dielnej sade uvádzajú napríklad kompatibilitu s Porter-Cable a vybranými Makita základňami, ale nie automaticky s každým Festool routerom bez adaptéru.

Mosadz má pre vodiace puzdro dobré vlastnosti

Mosadz je pri template guides obľúbená preto, že:

• nekoroduje ako obyčajná oceľ,
• má hladký povrch,
• dobre sa obrába,
• pri kontakte so šablónou je relatívne šetrná,
• má dostatočnú tuhosť.

Kvalitné obrábanie je však dôležitejšie než samotný materiál.

Ak je puzdro excentrické, fréza nebude kopírovať tvar presne.

Centrovanie voči fréze je zásadné

Po montáži puzdra treba overiť, či je jeho otvor vycentrovaný voči vretenu frézky.

Ak je puzdro o 0,5 mm mimo stredu, výsledok môže mať rozdielny offset podľa smeru pohybu.

Profesionálna prax preto používa centrovací tŕň alebo kužeľ.

Ak sada obsahuje centrovací prvok, oplatí sa ho použiť pri každej výmene základne.

Hrúbka šablóny musí byť väčšia než presah nosa

Nezávislé hodnotenie podobnej sady upozorňuje na praktický problém:

pri veľmi tenkej šablóne môže nos puzdra presahovať cez celú šablónu a dotknúť sa obrobku.

To znemožní správne vedenie.

Pri práci je preto potrebné:

1. zmerať dĺžku vodiaceho nosa, 2. použiť dostatočne hrubú šablónu, 3. nastaviť hĺbku frézy tak, aby puzdro neprekážalo.

Pri 6 mm tenkej preglejke môže byť niektoré puzdro už príliš dlhé.

Na čo sú rôzne priemery?

Menšie puzdro je vhodné pre:

• malé otvory,
• detailné šablóny,
• jemné ornamenty.

Väčšie puzdro:

• lepšie zvláda veľké frézy,
• má väčšiu kontaktnú plochu,
• môže byť stabilnejšie pri veľkých šablónach.

Výber závisí od priemeru frézy a požadovaného offsetu.

Offset sa dá vypočítať jednoducho

Ak má vodiace puzdro vonkajší priemer 16 mm a fréza má 8 mm, offset je:

(16 − 8) / 2 = 4 mm.

Šablóna teda musí byť o 4 mm posunutá od požadovanej hrany výsledného rezu.

Pri tvorbe vlastných šablón je tento výpočet základom.

Veľkou výhodou je opakovateľnosť

Guide bushing dáva zmysel najmä vtedy, keď sa rovnaký tvar vyrába opakovane.

Použitie:

• mortisy,
• pántové kapsy,
• vložky,
• nápisy,
• šablónové otvory,
• kopírovanie tvarov,
• výroba viacerých rovnakých dielov.

Bez puzdra by bolo potrebné používať kopírovaciu frézu s ložiskom alebo inú techniku.

Puzdro chráni šablónu pred frézou

Brit sa šablóny nedotýka.

To je výhoda pri šablónach z MDF, akrylu alebo preglejky.

Ložisková fréza dokáže pri chybe alebo vôli poškodiť hranu šablóny. Puzdro prenáša kontakt cez hladký mosadzný povrch.

Nezávislé hodnotenia lacnej sady sú prekvapivo dobré

Používatelia tejto 11-dielnej sady hodnotia spracovanie väčšinou veľmi pozitívne.

Opakuje sa:

• presné obrábanie,
• dobré balenie,
• hladké závity,
• dobrý pomer ceny a počtu puzdier.

Pri lacnom príslušenstve však treba po rozbalení skontrolovať:

• otrepy,
• súososť,
• závity,
• rovinnosť matice.

Nie je potrebné používať všetkých 11 dielov naraz

Sada obsahuje viac priemerov, pretože rôzne projekty vyžadujú odlišnú kombináciu.

V dielni sa často stane, že používateľ pravidelne používa iba 2–3 veľkosti a ostatné zostanú ako rezerva.

Výhodou kompletu je, že správny rozmer je už k dispozícii pri ďalšom projekte.

Hlavné vlastnosti 11-dielnej sady

Pre koho je sada vhodná?

Najviac zmyslu dáva stolárovi, ktorý:

• pracuje so šablónami,
• frézuje pánty alebo mortisy,
• vyrába opakované diely,
• má kompatibilnú základňu frézky.

Oplatí sa mosadzná sada guide bushingov?

Ak frézka Porter-Cable štandard podporuje, áno.

Za relatívne málo peňazí pridá systém, ktorý je pri šablónovej práci veľmi univerzálny.

Najdôležitejšie je správne centrovanie a výpočet offsetu. Samotné puzdro presnosť nevytvorí, ak je zle namontované alebo šablóna nie je navrhnutá pre jeho rozmer.
