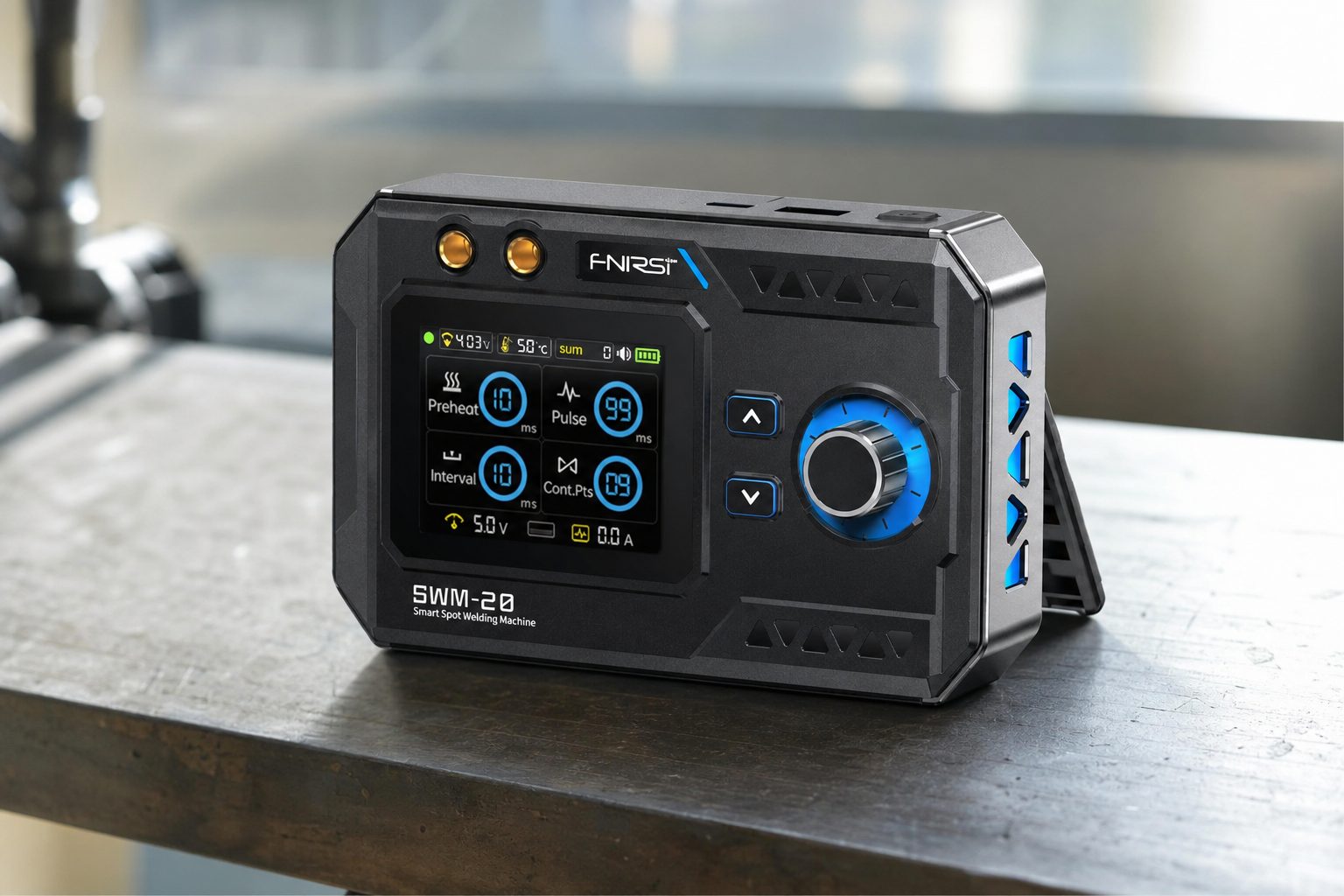

FNIRSI SWM-20 je prenosná bodová zváračka s prúdom do 1200 A, dvojimpulzným režimom a 5000 mAh batériou

FNIRSI SWM-20 je prenosná bodová zváračka určená najmä na spájanie tenkých kovových pásikov pri výrobe a opravách batériových packov. Oproti jednoduchým lacným bodovačkám ponúka dvojimpulzné zváranie, maximálny deklarovaný prúd 1200 A, 2,4-palcový TFT displej, detailné nastavenie impulzov a vstavanú 5000 mAh batériu.

Najväčšou výhodou je, že používateľ nemusí pracovať iba s niekoľkými prednastavenými stupňami výkonu. SWM-20 umožňuje nastavovať predohrev, hlavný impulz, interval aj počet bodov, takže sa dá lepšie prispôsobiť rôznym materiálom a hrúbkam.

Dvojimpulzné zváranie má praktický význam

FNIRSI používa dual-pulse systém. Prvý impulz má pripraviť kontaktnú plochu a obmedziť vplyv oxidácie, druhý potom vytvorí samotný spoj.

Pri bodovom zváraní batériových pásikov je konzistentnosť veľmi dôležitá. Príliš slabý bod sa môže časom uvoľniť, príliš silný impulz môže pásik prepáliť alebo zbytočne prehrievať článok.

Práve preto je možnosť jemného nastavenia užitočnejšia než samotné marketingové číslo maximálneho prúdu.

Maximálny prúd 1200 A

Výrobca uvádza špičkový zvárací prúd až 1200 A.

Pri podobnom zariadení nejde o trvalý prúd, ale o veľmi krátky impulz. Reálny výsledok závisí od hrúbky pásika, materiálu, čistoty kontaktov, tlaku elektród a nastaveného času.

SWM-20 je preto vhodný na tenké pásiky, nie ako náhrada klasickej zváračky na oceľové konštrukcie.

Aké materiály zvládne?

Oficiálne technické údaje rozlišujú maximálne hrúbky podľa materiálu:

Tieto hodnoty treba chápať ako horné limity výrobcu. Pri práci s batériami je lepšie najskôr spraviť skúšobné spoje na rovnakom materiáli a až potom zvárať priamo na články.

Veľmi široké možnosti nastavenia

SWM-20 ponúka viac než jednoduchú voľbu „slabé / stredné / silné“.

Nastaviť sa dá napríklad:

• predohrev približne 1 až 10 ms,
• hlavný impulz približne 1 až 99 ms,
• interval medzi impulzmi,
• počet opakovaných bodov,
• oneskorenie aktivácie,
• rozostup opakovaných zvarov.

Výrobca hovorí o viac než 10 000 kombináciách nastavení. V praxi je podstatné, že používateľ vie meniť parametre podľa konkrétneho pásika.

2,4-palcový TFT displej

Prednú stranu tvorí 2,4″ farebný TFT displej s rozlíšením 320 × 240 px.

Zobrazuje nastavené parametre, napätie, teplotu a pracovný stav. Ovládanie zabezpečuje otočný enkóder spolu s fyzickými tlačidlami.

Je to príjemný rozdiel oproti jednoduchým bodovačkám s pár LED diódami, kde používateľ často nevie presne, čo má nastavené.

5000 mAh batéria a približne 1500 bodov

SWM-20 má vstavanú batériu s kapacitou 5000 mAh. Výrobca uvádza až približne 1500 zváracích cyklov na jedno nabitie, hoci skutočný počet bude závisieť od intenzity impulzov.

Nabíjanie prebieha cez USB-C pri 5 V / 2,1 A.

Praktické je, že zariadenie možno použiť aj ako 5 V / 2,1 A powerbanku.

Medené zváracie perá

Zváracie perá používajú 99,9 % medené kontaktné časti, čo pomáha znižovať elektrický odpor a odvádzať teplo.

Výrobca uvádza približne 32 cm dlhé perá a v balení sú aj náhradné hroty.

Osem bezpečnostných ochrán

FNIRSI uvádza ochranu proti:

• prehriatiu,
• podpätiu,
• prebitiu,
• nadmernému vybitiu,
• skratu,
• nízkej teplote,
• nárazu,
• problémom so stabilizáciou napätia.

Pri práci s Li-ion článkami je však stále potrebná opatrnosť. Bodová zváračka pracuje s veľmi vysokým impulzným prúdom a nesprávne priložené elektródy môžu spôsobiť skrat.

Čo hovoria používatelia?

Skúsenosti majiteľov SWM-20 sú väčšinou pozitívne najmä pri zváraní niklových pásikov.

Opakuje sa však jedna praktická poznámka: na začiatku treba venovať čas nájdeniu správneho nastavenia pre konkrétny materiál. Jeden používateľ napríklad uviedol, že pri čistom 0,15 mm nikli musel niekoľkokrát upraviť kombináciu predohrevu a hlavného impulzu, kým získal pevný spoj.

To nie je nevýhoda samotného prístroja, ale prirodzená vlastnosť nastaviteľnej bodovej zváračky.

Hlavné parametre FNIRSI SWM-20

Pre koho je SWM-20 vhodná?

Najviac zmyslu dáva používateľovi, ktorý opravuje alebo skladá batériové packy, pracuje s niklovými pásikmi alebo potrebuje malé presné bodové zváranie.

Pre úplného začiatočníka je výhodou displej a prednastavené režimy, no pred prácou s Li-ion článkami je vhodné nacvičiť si nastavenie na bezpečnom testovacom materiáli.

Oplatí sa FNIRSI SWM-20?

SWM-20 je zaujímavá hlavne tým, že spája veľmi jemné nastavenie, dvojimpulzné zváranie a prenosné batériové prevedenie.

Ak potrebuješ zvárať prevažne niklové pásiky na články, ponúka viac kontroly než jednoduché lacné bodovačky. Výkon 1200 A netreba brať ako jediný rozhodujúci údaj – väčšiu hodnotu má možnosť presne nastaviť časovanie a zopakovať rovnaký kvalitný spoj.
